立式泵

立式长轴泵

立式长轴泵
立式长轴泵特点

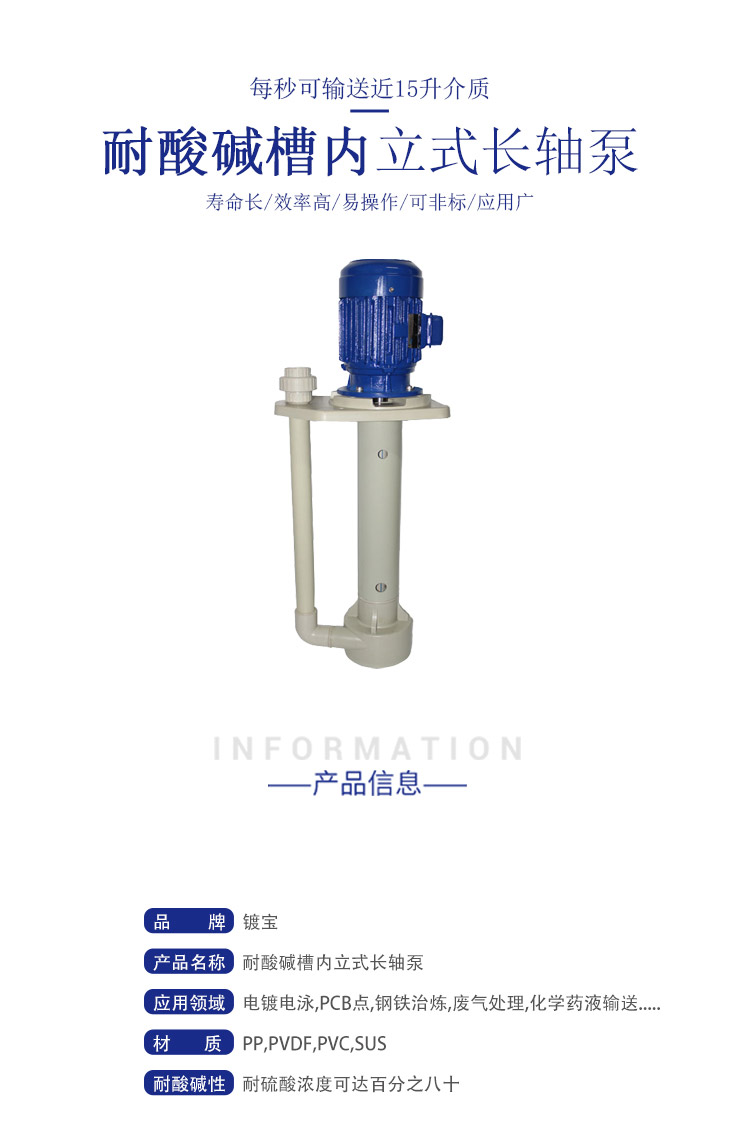

立式泵产品图

  镀宝耐酸碱立式长轴泵

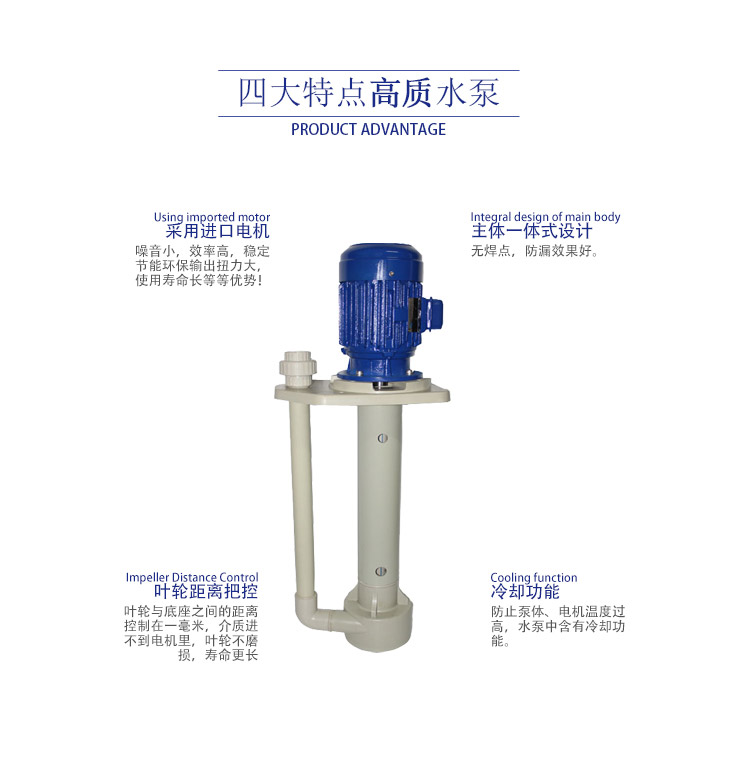

  功能特点:

  1.预体采用FRPP. PVDF等塑钢材料射出成型。

  2.适台于槽内外使用。

  3.低噪音,不泄漏,易于维护。

  4.泵浦内使用干式轴封,空转不会损坏,马达端盖有油封设计,确保酸性气体不会进入马达轴承,从而保护马达,增加马达使用寿命。

  5、泵浦转动轴可使用SUS 304. SUS16L及钛金材质,满足客户使用到不同的工作场所。

  立式长轴泵型号说明

可空转槽内立式泵型号说明

  1.机型编号:PTH

  2.出入口径: 32-1-1/4” 40-1-1/2” 50-2”

  3.比重: SK-1.1 SP-1.4

  4.马力: 1-1HP 2-2HP 3-3HP 5-5HP 7.5-7.5HP

  5.频率: 5-50Hz 6-60Hz

  6.O环材质; N-NBR E-EPDM V-VITON

  7.泵体材质: F-FRPP P-CFRPP

  性能规格表:

型号 进出口径
    (mm)
马力
    (HP)
功率
    (kw)
50HZ 60HZ 重量
    Kg
    (参考值)
全扬程
    M
全流量
    L/min
全扬程
    M
全流量
    L/min
PT-20VK-1/15 25*20   1/15 50 3.5 25 4 28 4.5
PT-20VK-1/8 25*20  1/8 95 4 28 5 38 5.5
PT-20VK-1/6 25*20  1/6 125 5 32 6 60 5.5
PT-20VK-1/4 25*20  1/4 180 6 70 7 80 7.5
PT-20VK-1/3 25*20  1/3 250 6.5 80 8 100 7.5
PT-32VK-1/2 40*32  1/2 375 7 160 9 200 10
PT-32VK-1 40*32 1    750 12.5 200 15 250 15
PT-40VK-2 50*40 2    1500 15 250 17 350 20
PT-40VK-3 50*40 3    2200 20.5 320 22 400 29
PT-32SK-1 50*32 1 0.75 13 160 18 200 20
PT-40SK-2 50*40 2 1.5 24 260 26 290 25
PT-40SK-3 50*40 3 2.2 26 350 28 400 29
PT-50SK-5 50*50 5 3.75 28 520 30 560 32
PT-50SK-7.5 65*50 7.5 5.5 31 620 32 640 46
PT-50SK-10 65*50 10 7.5 36 700 38 180 73

立式泵分解图

立式泵曲线图
立式泵尺寸图
